硬度制式

HL.HB.HRC.HRB.HV.HS

測量方向

360°

誤差

示值誤差小于±6HLD（HLD=760±30時）
重復性誤差小于6HLD（HLD=760±30時）

工作溫度

0℃-40℃

工作電壓

3V (2節(jié)AA普通電池)

外形尺寸

129×68×25（mm）（主機）

重量

約0.3㎏（主機）

沖擊裝置

D型(可拔插)

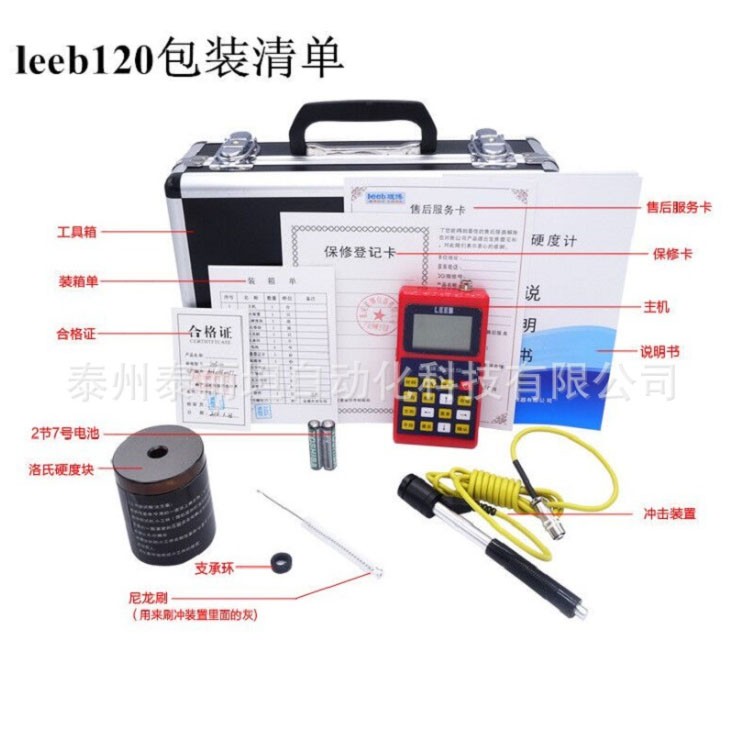

硬度塊

洛式硬度塊

硬度制式

HL.HB.HRC.HRB.HV.HS

測量方向

360°

誤差

示值誤差小于±6HLD（HLD=760±30時）
重復性誤差小于6HLD（HLD=760±30時）

工作溫度

0℃-40℃

工作電壓

3V (2節(jié)AA普通電池)

沖擊能量

11mj

11mj

2.7mj

90mj

沖擊體質量

5.5/5.5/7.2/5.5 g

7.8 g

3.0 g

20 g

球頭硬度

1600 HV

1600 HV

1600 HV

1600 HV

球頭直徑

3 mm

3 mm

3 mm

5 mm

球頭材料

碳化鎢

碳化鎢

碳化鎢

碳化鎢

沖擊裝置直徑

20/20/6/20 mm

20 mm

20 mm

30 mm

沖擊裝置長度

86/147/202/138 mm

162 mm

141 mm

254 mm

沖擊裝置重量

50/75/60/70 g

80 g

75 g

250 g

試件最大硬度

940/940/950/940 HV

940 HV

1000 HV

650 HB

試件表面平均度Ra

1.6 μm

1.6 μm

0.4 μm

6.3 μm

沖擊裝置適用范圍

DC型測量內孔或圓柱筒內；
DL型測量細長窄槽或孔；
D型用于常規(guī)測量；
DS型測量流水線在線檢測（加載釋放一次完成）

D+15型接觸面細小，加長，適宜測量溝槽或凹入的表面。

C型沖擊力小，對被測表面損傷很小，不破壞硬化層，適合測量小輕薄部件及表面硬化層。

G型測量大厚重及表面較粗糙的鑄鍛件。

D/DC

D+15

C

G

E

DL

Steel and cast steel
鋼和鑄鋼

HRC

17.9～68.5

19.3～67.9

20.0～69.5

22.4～70.7

20.6～68.2

HRB

59.6～99.6

47.7～99.9

37.0～99.9

HRA

59.1～85.8

61.7～88.0

HB

127～651

80～638

80～683

90～646

83～663

81～646

HV

83～976

80～937

80～996

84～1042

80～950

HS

32.2～99.5

33.3～99.3

31.8～102.1

35.8～102.6

30.6～96.8

Steel鍛鋼

HS

32.2～99.5

CWT、ST
合金工具鋼

HRC

20.4～67.1

19.8～68.2

20.7～68.2

22.6～70.2

HV

80～898

80～935

100～941

82～1009

Stainless steel
不銹鋼

HRB

46.5～101.7

HB

85～655

HV

85～802

GC. IRON
灰鑄鐵

HRC

HB

93～334

92～326

HV

NC、IRON
球墨鑄鐵

HRC

HB

131～387

127～364

HV

C．ALUM
鑄鋁合金

HB

19～164

23～210

32～168

HRB

23.8～84.6

22.7～85.0

23.8～85.5

BRASS
銅鋅合金

HB

40～173

HRB

13.5～95.3

BRONZE銅錫(鋁)合金

HB

60～290

COPPER純銅

HB

45～315
